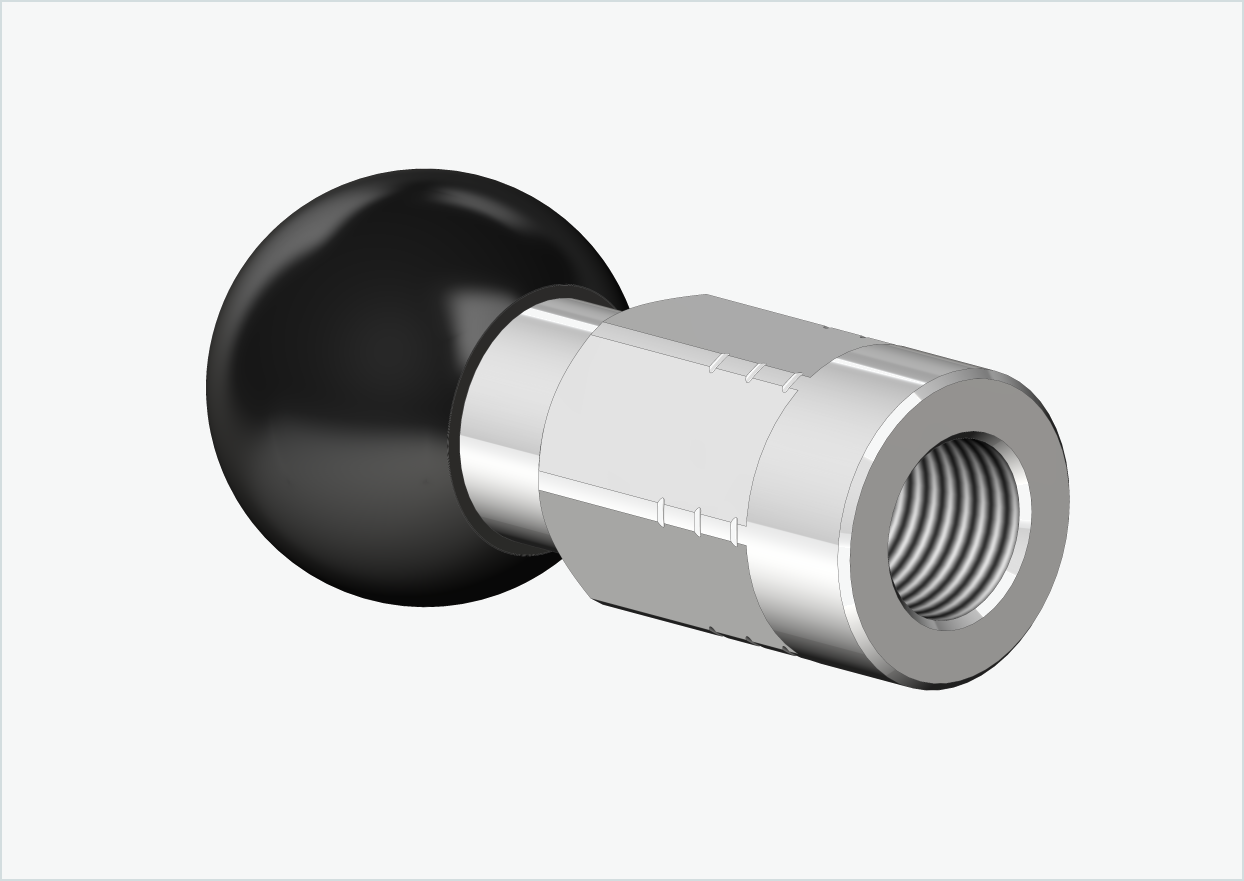

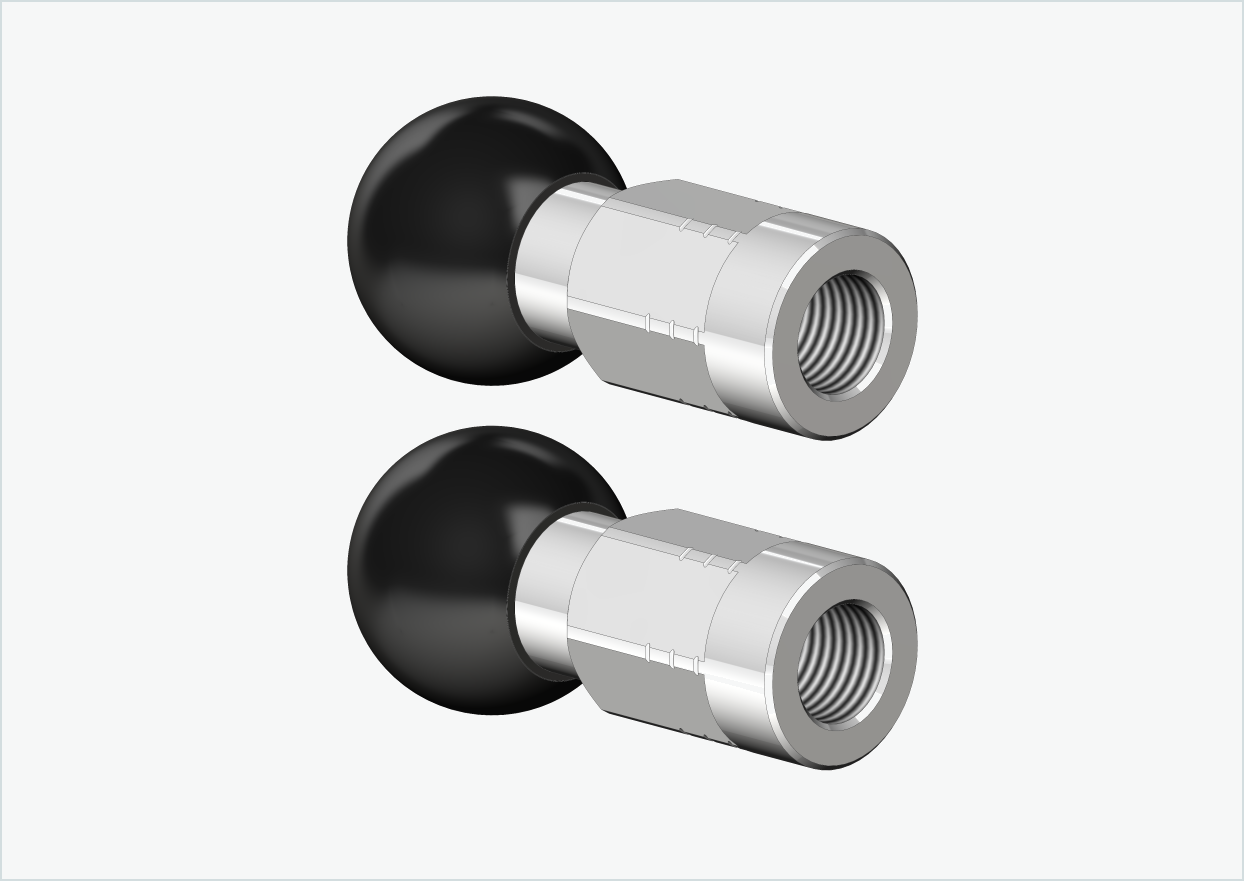

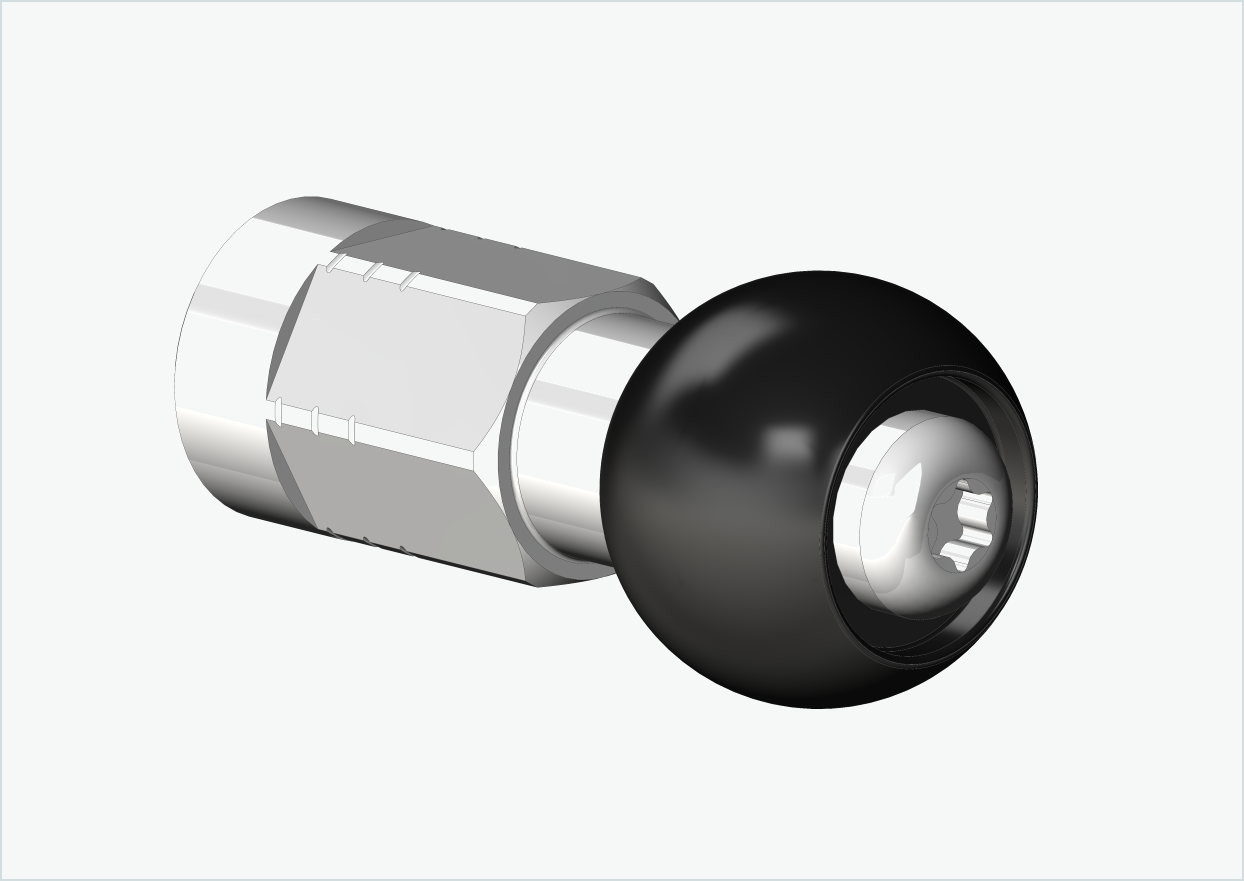

Juego de adaptadores de eje macizo (2 piezas) - adecuado para Burley COHO XC

INSTRUCCIONES DE MONTAJE

Adecuado para las siguientes marcas de bicicletas con motor de buje trasero

• BICICLETAS AMPLER
• SUSHI BIKES
• BICICLETAS SMAFO
• BZEN BIKES
• PROPHETE con motor de cubo AEG Easy Drive Plus HR 48V, 46Nm
• KLEVER
• EFLIZZER

Adecuado para los siguientes motores de cubo de rueda trasera

• BAFANG
• AEG - Motor de cubo Easy Drive Plus HR 48V, 46Nm
• MAHLE ebikemotion
• MXUS
• MIVICE

Instrucciones y advertencias de seguridad

¡! ADVERTENCIA

Si no está seguro de cómo colocar correctamente nuestro adaptador, póngase en contacto con un taller especializado.

Nuestro adaptador debe colocarse correctamente. Un adaptador mal colocado puede soltarse durante el viaje y provocar accidentes con lesiones potencialmente mortales.

Tenga en cuenta que nuestro adaptador debe enroscarse en la rosca del eje de la bicicleta con al menos seis vueltas completas.

Menos de seis vueltas completas de la rosca no garantizarán una fuerza de sujeción suficiente de la rueda trasera, lo que puede provocar accidentes con lesiones potencialmente mortales.

Deberías tenerlo en cuenta:

• Nuestros adaptadores sólo están homologados para bicicletas y pedelecs (máx. 25 km/h), ¡no para S-pedelecs o e-bikes a partir de 25 km/h!

• Nos gustaría señalar a todos los distribuidores y usuarios finales que ellos mismos son responsables de todo el sistema de remolque para bicicletas y de su correcto funcionamiento en términos de responsabilidad del producto.

• Es su responsabilidad determinar el tamaño de rosca correcto del eje de su rueda trasera en la bicicleta. No intente montar nuestro adaptador con un tamaño de rosca diferente en el eje de su rueda trasera. Un tamaño de rosca incorrecto puede dañar su bicicleta. Si no está seguro del tamaño de rosca correcto, póngase en contacto con nosotros por correo electrónico o por teléfono y estaremos encantados de ayudarle.

• no se puede utilizar con bicicletas de carbono o con punteras y triángulo trasero de carbono.

• Compruebe periódicamente que el par de apriete es correcto y que todos los componentes están libres de holgura antes de utilizar la bicicleta en modo remolque.

• Si no dispone de una llave dinamométrica calibrada para el montaje de nuestro adaptador, póngase en contacto con un taller especializado.

También debes tener esto en cuenta:

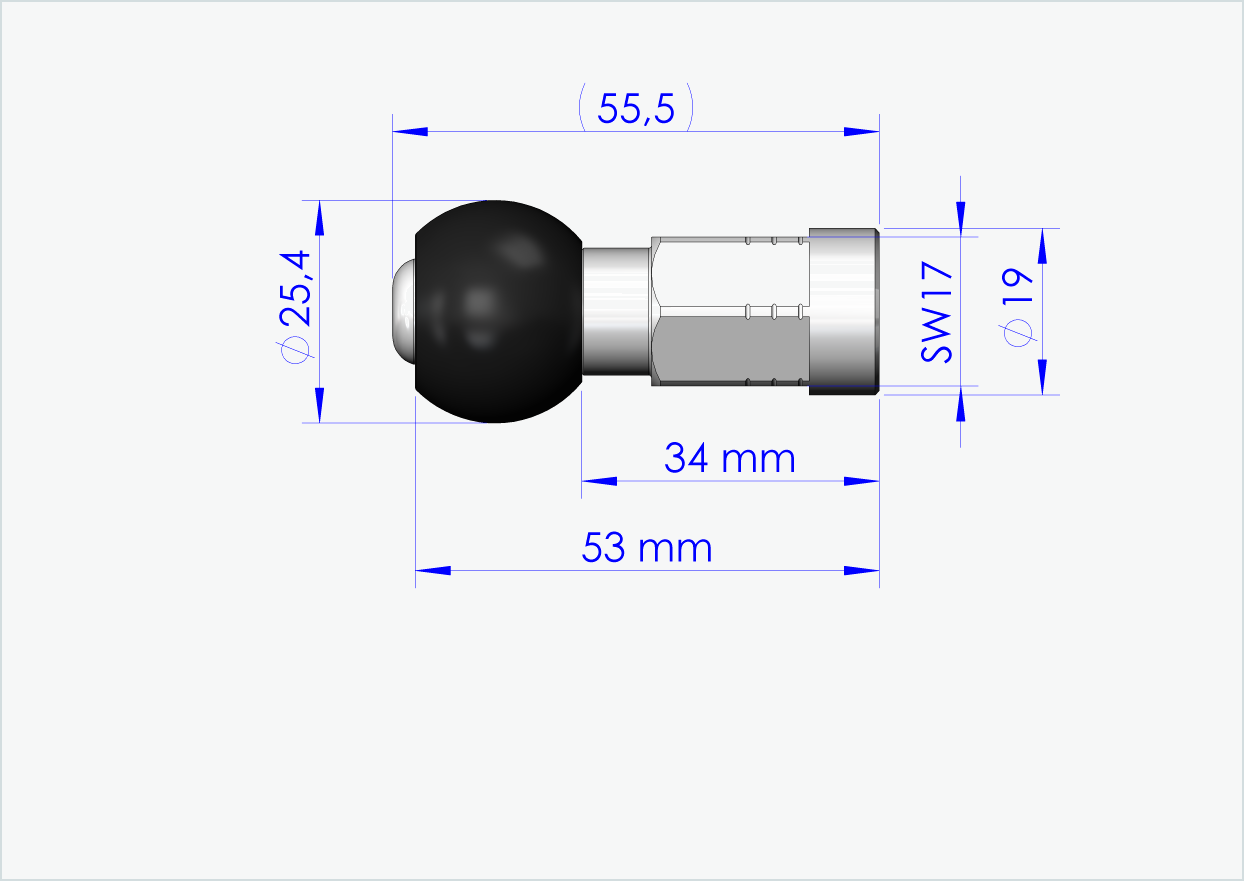

Todos nuestros adaptadores tienen una profundidad máxima de atornillado de 17 mm y deben apretarse contra la puntera (pata del cuadro) mediante un ajuste forzado.

Por lo tanto, compruebe cuánto [mm] sobresale su eje roscado en la puntera.

Si la distancia es inferior o igual a 17 mm, puede montar nuestro adaptador en su bicicleta sin problemas.

Si la distancia es superior a 17mm, nuestro adaptador no quedará a ras con la puntera (pata del cuadro). Para ello necesitarás un disco separador adicional, que puedes encontrar desde 2mm hasta 10mm aquí.

Tamaño de rosca M12 x 1,00 o M12 x 1,25 ?

¿No sabe cómo determinar el tamaño de su rosca?

Aquí le mostraremos brevemente cómo determinar el paso de rosca correspondiente en su bicicleta desenroscando la tuerca.

Sólo hay dos tamaños de rosca para los motores de cubo de rueda trasera:

• M12 x 1,00
• M12 x 1,25

Para ello, utilice una regla, una regla plegable o un calibre para medir 8 rebajes de rosca (9 puntos de rosca), como se muestra en la foto de abajo.

 Si la distancia (como en la foto de abajo) es de 10mm, tienes una rosca M12 x 1.25(8 x 1.25mm = 10mm)

Si la distancia es de 8mm, tienes una rosca M12 x 1.00(8 x 1.00mm = 8mm)
